LC200系列称重显示控制器(LC200系列皮带秤配料秤仪表)是一款多功能配料秤高端仪表，它具有以太网接口、ProfiBus-DP通讯接口，是一款现场总线型仪表。采用了32位ARM单片机、多任务实时操作系统、现场总线通讯等技术，结合图形化中文操作界面。

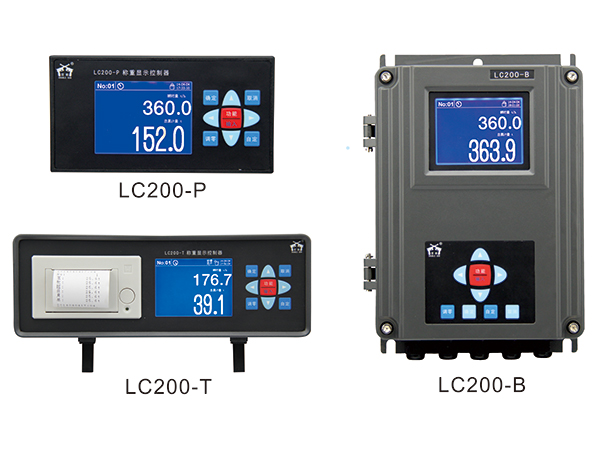

LC200系列皮带秤配料秤仪表适用于计量皮带秤、配料皮带秤、定量控制皮带秤、配料失重秤、配料螺旋秤等连续累计自动衡器的单机或组网使用，可方便地与DCS（集散型控制系统）和PLC（可编程逻辑控制器）联网。可选LC200-P型（盘装式）LC200-B型（壁挂式）LC200-T型（台式）
●  图形化人机界面
采用320×240蓝底白字LCD，中文人机界面，显示直观，操作方便，更有可切换的多语种选择，以适应国际化的应用需求。
●  多计量工作模式
 LC200系列皮带秤配料秤仪表具有计量皮带秤、配料皮带秤、定量皮带秤、变倾角皮带秤等多种工作模式，可满足用户不同的计量控制要求。
 ●  完善的通讯接口
LC200系列皮带秤配料秤仪表具有可选的RS232、RS485、ProfiBus-DP、Ethernet(以太网)等通讯接口，采用开放的标准通讯协议，可直接接入其它监控网络或通用的各种工业组态软件。
●  外观结构
具有台式、壁挂、盘装三种仪表外壳，可满足各种不同的安装使用场所。
●  方便的维护功能
提供多种诊断维护、接口测试等功能操作，方便用户对计量系统进行维修检查，快速判定系统故障原因。
●  校准功能
具有实物校准、链码校准、挂码校准、电子校准等多种校准检验功能。
●  运行事件记录
对设备运行状况各种、仪表操作动作等事件进行记录，可随时查询历史事件发生的日期时间。
●  历史史产量查询
LC200系列皮带秤配料秤仪表循环记录一年内的月、日、班各种累计量，并以棒图方式显示，可方便进行各种历史产量的统计查询。
技术参数：
功率 15W
校准累计分度值 0.1KG
非线性误差 <0.03%F.S
传感器激励电压/电流 DC5V,150MA,可连接8个350欧的传感器
输入信号 0－15MV
通讯接口 RS232,选配RS485,CAN,以太网
通讯协议 MODBUSRTU
             选配PROFIBUS-DP
             DEVICENET选配CAN接口板
             MODBUS/TCP选配以太网接口板
通讯距离 RS232 25M
             RS485 1200M
             CAN 10KM
             以太网 100M(5类双绞线)
以太网通讯与RS485通讯优缺点比较

内容	以太网	RS485
传输速度	速率可以达到10Mpbs；	波特率一般为9600
传输距离	局域网双绞线：100米 广域网：距离任意远	双绞线：1200米
数据的可靠性	TCP/IP抗干扰能力强，没有误码通过CRC校验，重发机制控制；	随传输距离抗干扰能力降低，同时速率也降低，无容错机制；
连接点	多主结构，多点对多点；	主从结构：一点对多点；
联网的方便性	计算机自带以太网路，联网方便；	需要计算机安装RS485通讯接口；
双主机冗余	可以	不可以
因特网监控	可以	不可以

基于以太网接口的LC200称重仪表已广泛应用于多台皮带秤和配料系统，是传统RS485联网的升级换代产品。

相关技术文档：LC200称重仪表使用说明书
