称重仪表

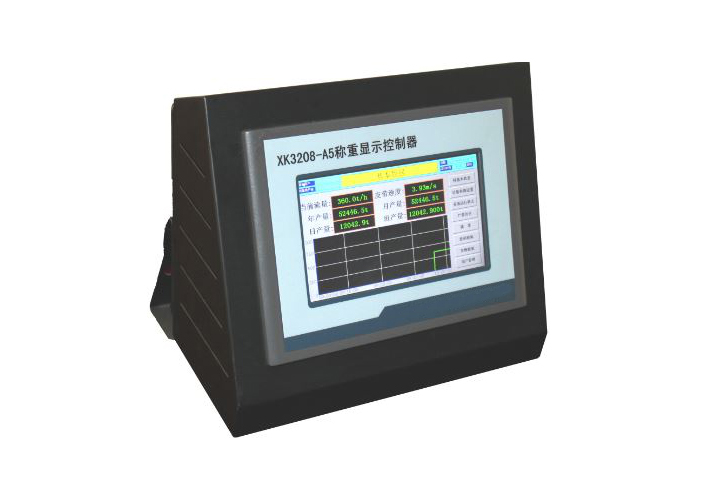

xk3208-A5皮带秤称重仪表（称重显示控制器）是用于皮带物料动态计量的控制仪表。该仪表操作简单，功能齐全，是实现动态高精度皮带自动计量的理想设备。

xk3208-A5皮带秤称重仪表的主要功能及特点：

• 1．系统以ARM9 MCU为核心构建，为整机的高性能奠定了基础；
• 2．触摸屏操控；
• 3．严密的用户权限管理；
• 4．产量数据存储、查询；
• 5．产量历史曲线、实时曲线；
• 6．报警信息保存、查询；
• 7．手动/自动调零方式；
• 8．定长/定时调零方式；
• 9．挂码校验/标定；
• 10．实物校验/标定；
• 11．手动/自动标定；
• 12．RS485和以太网通讯接口；
• 13．设备运行状态监视；
• 14．重量和速度内码监视；
• 15．可通过网络上传数据。

xk3208-A5皮带秤称重仪表技术特性

• 1、型号：XK3208-A5
• 2、准确度等级：0.5级
• 3、时钟：掉电持续运行
• 4、显示/操作：触摸屏
• 5、通讯接口：RS485、RS232(与ICS-220J通讯)及以太网口
• 6、电源：220VAC，50Hz±2%，功耗约15W
• 7、使用环境：0～50℃；≤90％RH，不结露
• 8、储运温度：-20～50℃
• 9、保险丝：0.5A×2
• 10、外型尺寸(长×宽×高)：台 式：306×202×239(mm)
• 11、自重量：约2.5kg

xk3208-A5皮带秤称重仪表工作原理

xk3208-A5皮带秤称重仪表与ICS-220J矿用信息传输接口、ICS-5F矿用本安型分站、KDW127/5矿用隔爆兼本安型直流稳压电源、秤体等一起组成完整的皮带秤。其中，ICS-5F矿用本安型分站采集称重传感器和速度传感器的信号并将其发送给ICS-220J矿用信息传输接口，KDW127/5矿用隔爆兼本安型直流稳压电源负责给分站和各传感器供电。接口将分站的信息解码后通过RS232接口传送给xk3208-A5皮带秤称重仪表，由xk3208-A5皮带秤称重仪表完成计量、校验以及设置等任务。
