注：安装前请检查安装螺杆预紧力，如有松动请先预紧后安装！
一、功能特点
1、传感器激光焊接密封，环境适应性较强；
2、球形联接件，始终保持模块的垂直称重状态；
3、支撑螺栓，防止设备倾覆且方便维护；
4、接地装置，保护传感器免受电源浪涌冲击；
5、过载保护装置，保护传感器免受冲击力；
二、模块安装

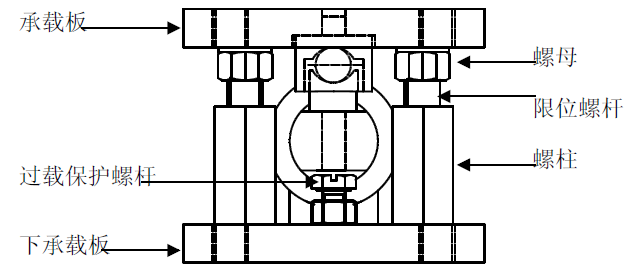

1、安装方式
2、现场安装注意事项
安装前请检查基础状况：各安装点平面落差控制在3 mm以内，同一基础面水平度应控制在1mm/m以内，基础承载能力要求大于传感器的量程。
1）模块安装之前，请将承载板调到水平状态；
2）模块安装完毕，将螺母松开与螺柱拧紧；
3）如果上述方法无法进行可在模块安装之前进行调节，将限位螺杆松开2mm，螺母与螺柱拧紧，再进行安装；（条件不足可选用此方法）
4）将螺柱与下承载板拧紧，用螺母将限位螺杆锁紧于螺柱，使限位螺杆真正达到限位防止设备倾覆的目的；
5）电缆色标（常规传感器线标，主要以合格证线标为准）
| +激励 | -激励 | +反馈 | -反馈 | +倍号 | -倍号 | 屏蔽 |
| 红 | 黑 | 蓝 | 黄 | 绿 | 白 | 黑 |
3、容器与管道的连接：

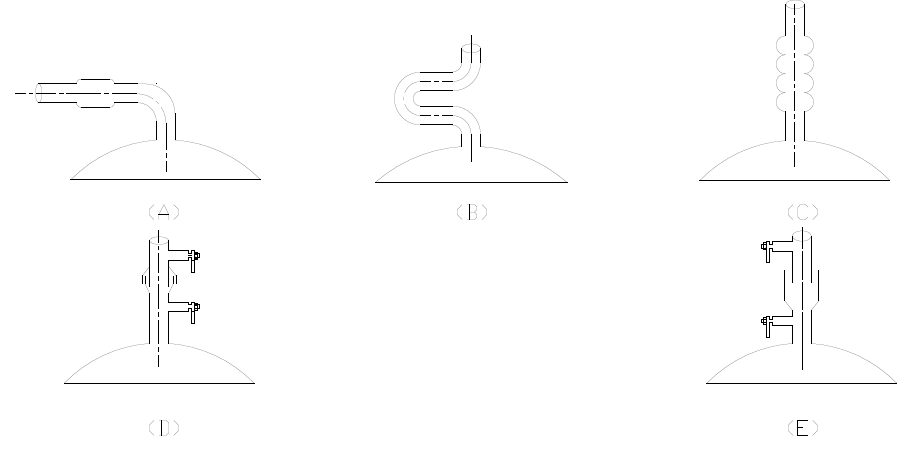

容器与管道连接有多种方式（参考下图），统称为软连接。可根据用户现场的使用状况设计不同的软连方式。
1）A图为柔性软管连接；2）B图为U型性软管连接；3）C图为波纹管连接；4）DE图为套管连接；
为了保证电子容器称重的准确度，必须根据管道内输送物质的化学特性，选择不同的软连方式。（A、B、C）图用于非挥发性液体，（D、E）图用于挥发性液体。
为保证电子容器的计量性能以下条件：
a.容器本身不受任何外力影响能自由晃动；b.管道与容器选用软连接
注：设备调试过程中，若出现角差偏差过大、仪表回零较差、砝码加载后重量值偏小或无变化，请检查模块限位部分有无卡死或轻微摩擦影响；检查设备外围硬件连接有无外力影响，例如：管道的死连接对称重的影响。
