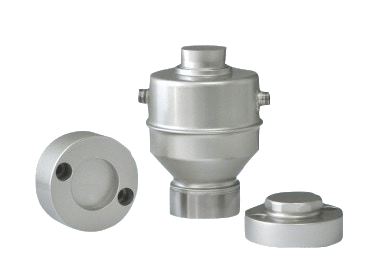

ZSW-D型FG称重传感器

一、ZSW-D型FG称重传感器简介

ZSW-D型FG称重传感器为数字式称重传感器，具有安装方便、结构紧凑、互换性强、称量精度高、稳定可靠等优点。ZSW-D型FG称重传感器主要应用于汽车衡、轨道衡、料罐秤等各种电子称重设备。由数字传感器、承载压头、包装箱等部分组成。

ZSW-D型FG称重传感器

二、ZSW-D型FG称重传感器参数

项目 参数
量程 20t、30t、40t、50t、60t
精度等级 OIML R60 C3
蠕变 0.015%F.S/30min
输出温度影响 0.01%F.S/10℃
零点温度影响 0.012%F.S/10℃
温度补偿范围 -10℃~+40℃
使用温度范围 -30℃~+70℃
供电电压 7~15V DC
通讯波特率 9600/19200
通讯方式 RS 485
安全过载 150%
极限过载 300%
防护等级 IP68/IP69K
材质 合金钢+不锈钢壳体
接线方式 激励+(VIN):蓝;激励-(GND) : 黑;信号+(485-A):白;信号-(485-B):红;

三、ZSW-D型FG称重传感器工作原理

ZSW-D型FG称重传感器安装在电子汽车衡等电子称重设备中，当作用力传递到传感器时，传感器内部的电路电阻发生变化，通过惠斯通电桥产生电压信号，电压信号经过A/D转换为数字信号，内置智能模块可对数字信号进行线性调整、补偿标定等，可方便的连接到仪表或计算机终端，进行高精度称重检测。

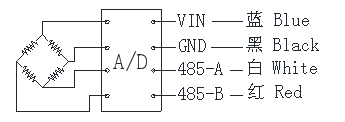

ZSWD型F数字传感器原理示意图
ZSW-D型FG数字传感器原理示意图

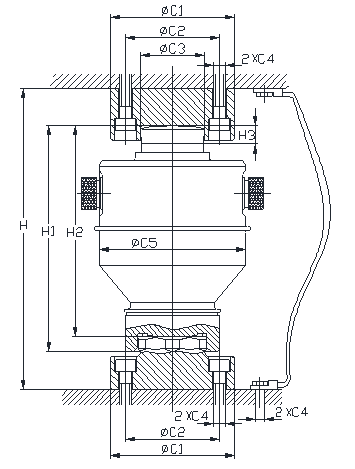

ZSWD型F数字传感器产品示意图
ZSW-D型FG数字传感器产品示意图
型号 H H1 H2 H3 C1 C2 C3 C4 C5
ZSW-D型FG称重传感器 200 150 140 12 83.5 64 43.8 M8 99

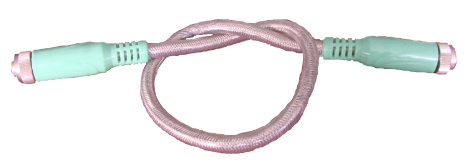

ZSW-D型FG称重传感器的标配导线为如下图中的2种导线，导线长度见下表，如有特殊要求，需在订单中说明。
ZSW-D型FG称重传感器导线
ZSW-D型FG称重传感器导线

型号 导线
长度 数量 适用量程
ZSW-D型FG称重传感器 12m N 20t
16m N 30t、40t、50t、60t

注：N表示一台汽车衡使用的传感器总数

四、ZSW-D型FG称重传感器常见故障及分析排除

故障现象 可能原因分析 解决措施
称重系统称量数据不准，重复性很差 1.秤体限位不符合要求 检查限位间隙，并进行调节，
前后限位间隙：3~5mm
左右限位间隙：2~4mm
2.个别传感器没有压实 通过垫片使传感器压实
无信号输出 1.接线方式错误，供电电源故障 检查供电电源及接线方式
2.传感器或连接导线损坏 更换传感器或连接线
瞬时输出数据不稳，持续漂移 1.现场接线接触不良 检查接线线路
2.航空插头未拧紧或绝缘性不好 重新插紧或检查更换传感器
长期使用后内码发生变化，称量不准 1.传感器受到过大冲击产生永久变形 更换传感器
2.传感器零点发生较大漂移 可重新标定
传感器通讯异常或仪表找不到传感器而报警 组秤方案一系统：
1.检查航空插头是否拧紧，连接良好；
2.在接线盒内通过逐个断开1#传感器~8#传感器，逐个排除故障传感器及故障导线。		 1、如是导线连接问题，可更换导线；
2、如是传感器问题可更换传感器。
组秤方案二系统：
1.检查航空插头是否拧紧，连接良好；
2.参见秤体示意图，排除总线是否连接良好，是否异常，如无异常，依次断开7#线、判断8#传感器是否有异常，如无异常，再断开6#线，判断7#传感器接入后是否有异常，如果有异常，则可判断7#传感器存在故障，总之依次判断排除，找到异常传感器或异常导线。		 1、如是导线连接问题，可更换导线；
2、如是传感器问题可更换传感器。
