ZSW-D型FB称重传感器

一、ZSW-D型FB称重传感器简介

ZSW-D型FB称重传感器为数字称重传感器，具有安装方便、结构紧凑、互换性强、称量精度高、稳定可靠等优点。ZSW-D型FB称重传感器主要应用于汽车衡、轨道衡、料罐秤等各种电子称重设备。由数字传感器、承载压头、防尘罩、包装箱等部分组成。

二、ZSW-D型FB称重传感器参数

项目 参数
量程 20t、30t、40t、50t、60t
精度等级 OIML R60 C3
蠕变 0.015%F.S/30min
输出温度影响 0.01%F.S/10℃
零点温度影响 0.012%F.S/10℃
温度补偿范围 -10℃~+40℃
使用温度范围 -30℃~+70℃
供电电压 7~15V DC
通讯波特率 9600/19200
通讯方式 RS 485
安全过载 150%
极限过载 300%
防护等级 IP68/IP69K
材质 合金钢+不锈钢壳体
接线方式 激励+(VIN):蓝;激励-(GND) : 黑;信号+(485-A):白;信号-(485-B):红;

三、ZSW-D型FB称重传感器工作原理

ZSW-D型FB称重传感器安装在电子汽车衡等电子称重设备中，当作用力传递到传感器时，传感器内部的电路电阻发生变化，通过惠斯通电桥产生电压信号，电压信号经过A/D转换为数字信号，内置智能模块可对数字信号进行线性调整、补偿标定等，可方便的连接到仪表或计算机终端，进行高精度称重检测。

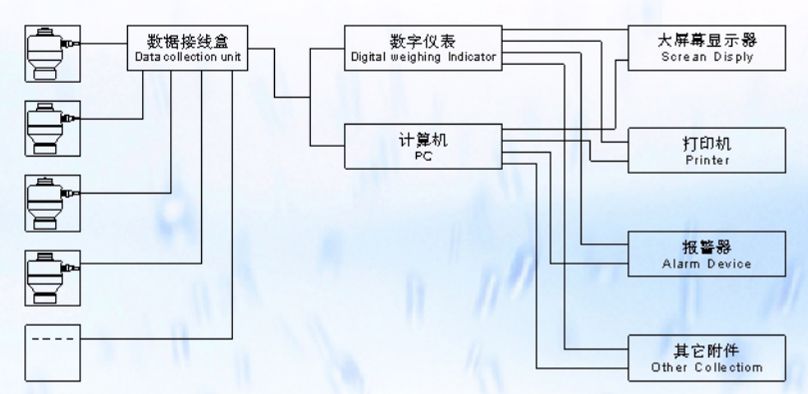

ZSWD型F数字传感器原理示意图
ZSW-D型FB数字传感器原理示意图

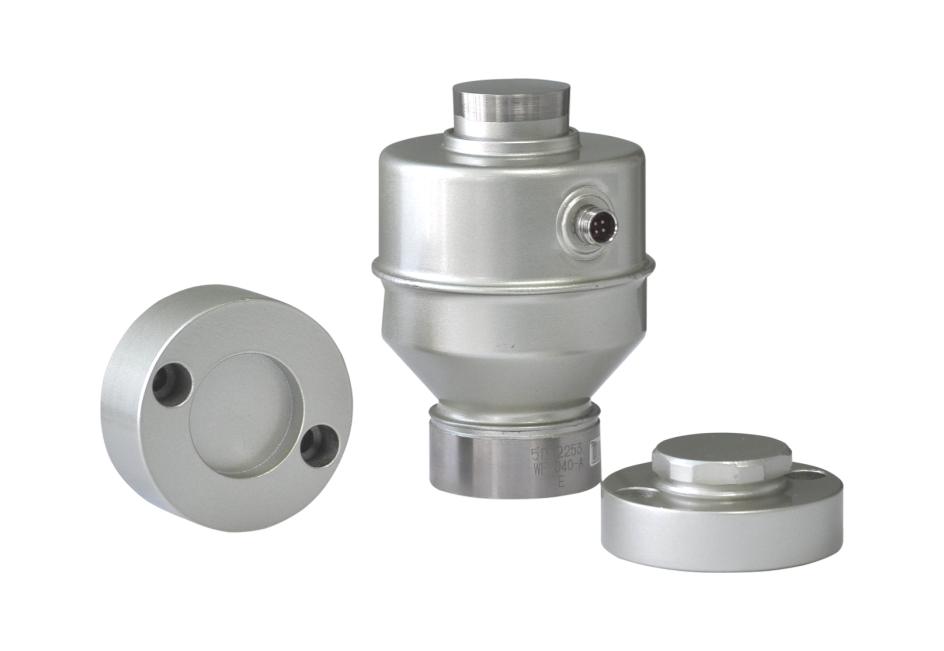

ZSWD型F数字传感器产品示意图
ZSW-D型FB数字传感器产品示意图
型号 H H1 H2 H3 C1 C2 C3 C4 C5
ZSW-D型FB称重传感器 200 150 140 12 83.5 64 43.8 M8 99
ZSW-D型FB称重传感器标配导线如下图，长度见下表，如有特殊要求，需在订单中说明。
ZSW-D型FB称重传感器导线

型号 导线
长度 数量 适用量程
ZSW-D型FB称重传感器 12m N 20t
16m N 30t、40t、50t、60t

注：N表示一台汽车衡使用的传感器总数

四、ZSW-D型FB称重传感器安装建议

实践证明，如ZSW-D型FB称重传感器的柱式类传感器安装限位非常重要，如果传感器安装对位垂直、限位设施完好，秤体系统可以达到很高的精度。建议使用传感器假体对位固定，而后用传感器取代传感器假体的方案来解决传感器安装垂直的问题，参见下图及步骤说明：
ZSW-D型FB称重传感器安装示意图
安装步骤说明：
1、检查基础完好，符合强度及平面度要求；
2、上压头与与秤台上顶板固定好，为方便更换建议用螺栓固定，下底座与下底板固定，为方便更换一般建议用螺栓或用销子固定；
3、把1#秤台、2#秤台、3#秤台按顺序放置于相位位置，注意调整限位螺栓以免碰撞受损，秤台与四周基础间隙一样，秤台之间连接良好，一般建议用自由连接；
4、如上图示意，取8只ZSW-D型FB称重传感器假体安装于秤台下，安装完毕后，检查秤台连接良好，位置符合要求，使每只传感器假体能压实，然后调整限位间隙为0.5~1.5mm；
5、此时秤台及下底板位置已经确定，底板可固定于基础上，用千斤顶升起秤台，逐个取下传感器假体，更换为传感器，并进行连线；
6、调整秤台限位间隙，使长度方向3~5mm，宽度方向2~4mm，可开始进行加载调试；
7、为确保秤体系统计量精度，需引导用户定期对限位距离检查调整到上述范围，必要时用水平对位仪检查ZSW-D型FB称重传感器是否垂直安装。
8、称重系统方案示意图：
ZSW-D型FB称重传感器称重系统示意图
