一、ZSW-D型G称重传感器简介
ZSW-D型G称重传感器为数字称重传感器，具有安装方便、结构紧凑、互换性强、称量精度高、稳定可靠等优点。ZSW-D型G称重传感器主要应用于汽车衡、轨道衡、料罐秤等各种电子称重设备。由数字传感器、承载压头、防尘罩（适用于G型）、包装箱等部分组成。
二、ZSW-D型G称重传感器参数
| 项目 | 参数 |
| 量程 | 20t、30t、40t、50t、60t |
| 精度等级 | OIML R60 C3 |
| 蠕变 | 0.015%F.S/30min |
| 输出温度影响 | 0.01%F.S/10℃ |
| 零点温度影响 | 0.012%F.S/10℃ |
| 温度补偿范围 | -10℃~+40℃ |
| 使用温度范围 | -30℃~+70℃ |
| 供电电压 | 7~15V DC |
| 通讯波特率 | 9600/19200 |
| 通讯方式 | RS 485 |
| 安全过载 | 150% |
| 极限过载 | 300% |
| 防护等级 | IP68/IP69K |
| 材质 | 合金钢+不锈钢壳体 |
| 接线方式 | 激励+(VIN):蓝;激励-(GND) : 黑;信号+(485-A):白;信号-(485-B):红; |
三、ZSW-D型G称重传感器工作原理
ZSW-D型G称重传感器安装在电子汽车衡等电子称重设备中，当作用力传递到传感器时，传感器内部的电路电阻发生变化，通过惠斯通电桥产生电压信号，电压信号经过A/D转换为数字信号，内置智能模块可对数字信号进行线性调整、补偿标定等，可方便的连接到仪表或计算机终端，进行高精度称重检测。
ZSW-D型G数字传感器原理示意图

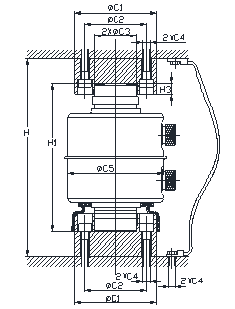

ZSW-D型G数字传感器产品示意图
ZSW-D型G数字传感器产品示意图
| 型号 | H | H1 | H2 | H3 | C1 | C2 | C3 | C4 | C5 |
| ZSW-D型G | 200 | 150 | / | 11 | 83.5 | 64 | 43 | M8 | 99 |
ZSW-D型G称重传感器，标配导线如下图所示，长度见下表，如有特殊要求，需在订单中说明。
| 型号 | 导线 | ||
| 长度 | 数量 | 适用量程 | |
| ZSW-D型G | 7m | N | 20t、30t、40t、50t、60t |
| 20m | 1 | 20t、30t、40t、50t、60t | |
注：N表示一台汽车衡使用的传感器总数
四、ZSW-D型G称重传感器安装：
1、检查基础完好，符合强度及平面度要求；
2、上压头与与秤台上顶板固定好，为方便更换建议用螺栓固定，下底座与下底板固定，为方便更换一般建议用螺栓或用销子固定；
3、把1#秤台、2#秤台、3#秤台按顺序放置于相位位置，注意调整限位螺栓以免碰撞受损，秤台与四周基础间隙一样，秤台之间连接良好，一般建议用自由连接；
4、如上图示意，取8只ZSW-D型G传感器假体安装于秤台下，安装完毕后，检查秤台连接良好，位置符合要求，使每只传感器假体能压实，然后调整限位间隙为0.5~1.5mm；
5、此时秤台及下底板位置已经确定，底板可固定于基础上，用千斤顶升起秤台，逐个取下传感器假体，更换为传感器，并进行连线；
6、调整秤台限位间隙，使长度方向3~5mm，宽度方向2~4mm，可开始进行加载调试；
7、为确保秤体系统计量精度，需引导用户定期对限位距离检查调整到上述范围，必要时用水平对位仪检查传感器是否垂直安装。

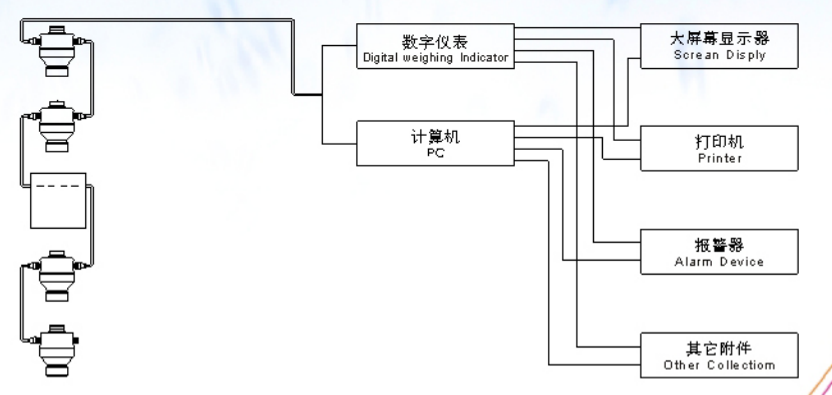

8、ZSW-D型G称重传感器称重系统方案示意图如下所示：
