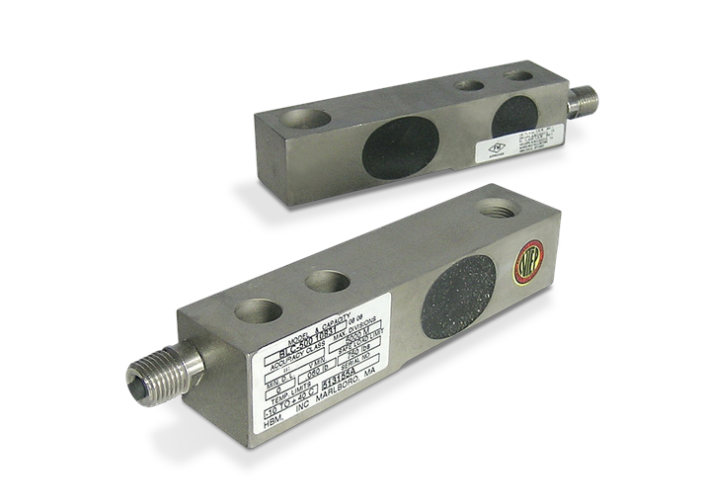

德国HBM BLC称重传感器产品介绍

德国HBM BLC称重传感器为单点式称重传感器，为耐用的不锈钢结构，带螺纹对头装载孔。量程范围为1,000磅到10,000磅（453.6千克到4,535.9千克）。

德国HBM BLC称重传感器产品参数

输出电压	3.0 mV / V
输出电阻	1000（±10）欧姆
输入电阻	1000欧姆
材质/表面处理	不锈钢
温度补偿范围	14°F至104°F（-10°C至40°C）
温度工作范围	-40°F至150°F（-40°C至65°C）
极限过载	150%
安全过载	100%
额定激励	5-10 VDC（最大15 V）
非线性误差	0.03%
滞后误差	0.05%
绝缘电阻	5,000兆欧
容量偏差	500 lb-4,000 lb为0.010英寸（0.25毫米） 5,000 lb-10,000 lb为0.012英寸（0.30毫米）
密封类型	环保密封，IP67
电缆长度	500 lb-4,000 lb为10英尺（3.1米） 5,000 lb-10,000 lb为20英尺（6.1米）
电缆直径	0.190
电缆颜色代码	绿色： +激励 黑色：-激励 白色： +信号 红色：-信号 黄色：盾
认证	FM、NTEP

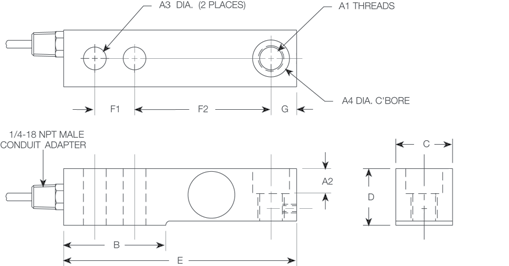

德国HBM BLC称重传感器外形尺寸

量程	A1	A2	A3	A4	B	C	D	E	F1	F2	G
lb/in
500-4,000	1/2-20 UNF-2B	0.56	0.52	0.81	2.27	1.21	1.19	5.25	1	3	0.6
5,000	3/4-16 UNF-2B	0.79	0.78	1.19	3	1.45	1.44	6.75	1.5	3.75	0.75
10,000	3/4-16 UNF-2B	0.79	0.78	1.19	3	1.69	1.69	6.75	1.5	3.75	0.75
kg/mm
226.8-1,814.4	1/2-20 UNF-2B	14.2	13.2	20.6	57.6	30.7	30.2	133.3	25.4	76.2	15.2
2,268.0	3/4-16 UNF-2B	20.1	19.8	30.2	76.2	36.8	36.6	171.5	38.1	95.3	19.1
4,535.9	3/4-16 UNF-2B	20.1	19.8	30.2	76.2	42.9	42.9	171.5	38.1	95.3	19.1
