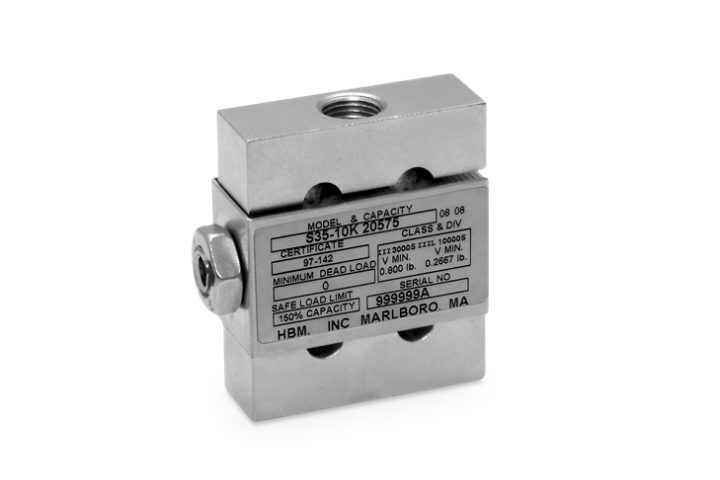

德国HBM S35称重传感器产品介绍：

德国HBM S35称重传感器为S型称重传感器，不锈钢材质，可与多个称重传感器制造商实现尺寸和电气互换。量程范围从100磅到5,000磅。每个传感器都配有20英尺（6.1米）的电缆。

德国HBM S35称重传感器产品参数

输出电压	3.0 mV / V
输出电阻	350（±3）欧姆
输入电阻	430（±6）欧姆
材质/表面处理	不锈钢
温度补偿范围	14°F至104°F（-10°C至40°C）
温度工作范围	-40°F至150°F（-40°C至65°C）
极限过载	150%
安全过载	100%
额定激励	5-10 VDC（最大15 V）
非线性误差	0.03%
滞后误差	0.02%
绝缘电阻	10,000兆欧
容量偏差	0.010英寸（0.25毫米）
密封类型	环保密封，IP67
电缆长度	20英尺（6.1米）
电缆直径	0.190
电缆颜色代码	红色： +激励 黑色：-激励 绿色： +信号 白色：-信号 黄色：盾
认证	FM、NTEP

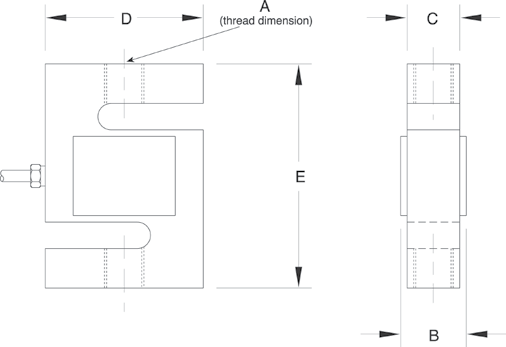

德国HBM S35称重传感器产品外形尺寸

量程	A	B	C	D	E
lb/in
100-300	1/4-28UNF-2B	0.65	0.46	2	2.4
500-1,000	1/2-20UNF-2B	0.9	0.71	2	2.4
2,000-2,500	1/2-20UNF-2B	1.15	0.96	2	2.4
3000	1/2-20UNF-2B	1.15	0.96	3	3.9
5,000-10,000	3/4-16UNF-2B	1.15	0.96	3	3.9
kg/mm
45.4-136.1	1/4-28UNF-2B	16.5	11.7	50.8	60.9
226.8-453.6	1/2-20UNF-2B	22.9	18	50.8	60.9
907.2-1,134.0	1/2-20UNF-2B	29.2	24.4	50.8	60.9
1360.8	1/2-20UNF-2B	29.2	24.4	76.2	99.1
2,268.0-4,535.9	3/4-16UNF-2B	29.2	24.4	76.2	99.1
