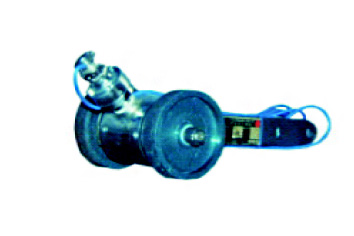

恒盛高科GS-130型双光电式测速传感器，是用来测量带式输送机皮带输送速度的测速传感器，是皮带秤、配料秤等的理想测速部件。
GS-130双光电式测速传感器产品介绍
GS-130双光电式测速传感器，主要是用来测量带式输送机皮带运行速度及皮带机开停信号的测速传感器。该产品不具备防爆功能，是用于非防爆区域内带式输送机皮带运行速度及皮带机速度信号的测量。是电子皮带秤、双光电皮带秤、称重给料机测速信号的配套部件。GS-130双光电传感器一用一备，故障自动切换，使用寿命更长，测量精度更高。
GS-130双光电式测速传感器产品优势
1、高精度测速：该测速传感器安装于皮带机的上皮带底部，是采用测速辊筒与输送机上皮带接触磨擦的传动方式，实现了皮带运行中，皮带秤称重与速度同位、同步测量的目的。减少了在下皮带上部安装测速传感器造成的不同步性误差，减少了由于现场泥、水、打滑、等恶劣环境造成对测速传感器的损害，提高了计量精度、计量真实性和计量稳定性。
2、双光电传感器一用一备，故障自动切换，使用寿命长：本产品在由于采用双光电信号采集结构，测速辊筒内安装了两个光电传感器进行双光电信号同步测速，分别输出两路相同的速度信号。当一通道信号正常时，则输出一通道信号。当一通道信号发生故障时自动输出二通道信号信号，保证皮带秤仍然可以正常运行，大大延长了传感器的使用寿命。
3、产品稳定性好：该测速传感器的大部分零件采用模铸、冲压、成型。保证了同型号产品的各个零件具有通用性、互换性，产品质量的稳定性和可靠性。而且具有重量轻，安装维修方便的特点。
GS-130双光电式测速传感器技术参数
齿盘齿数：56齿；磨擦轮直径：130mm；
规格：137Hz/m
额定电压：12VDC；
脉冲电平：输出高电平幅值大于10V；输出低电平幅值小于1V；
测速范围：0~5m/s；
环境温度：-30℃~50℃；
尺寸：（长度×高X直径）355mm×220mm×￠130mm
重量：4.65Kg
GS-130型测速传感器工作原理
GS-130双光电式测速传感器，主要由两个部件组成：传动测速辊筒和升降支架。传动测速辊筒：是由胶圈、辊筒外壳、齿轮座、轴承、主轴、定位套、光电传感器等组成。升降支架：是由支架、升降轴、轴套、弹簧等组成。
辊筒旋转而轴不转。它采用测速辊筒与上皮带的下部紧密接触，由皮带运转带动测速辊筒旋转。测速辊筒具有耐磨、阻然、防滑、防静电的功能；
在测速辊筒旋转的状态下，带动测速辊筒内两端的两个齿轮盘，围绕主轴上的光电管的槽中心转动，同时产生两路电信号。
自动调节上下波动功能。测速辊筒在升降轴及弹簧的支撑下，随着皮带运行中的上下波动频率，自动调节。
恒盛高科GS-130双光电式测速传感器是由检测仪表电源供电。
当皮带机开启时，测速辊筒随皮带机的转动而摩擦转动，同时带动内部有齿的园齿盘转动。当齿盘遮光时由发光二极管发出的红外光线到达不了光电三极管，光电三极管截止，输出低电平，当齿离开，不遮光时输出高电平。这就可以发出与摩擦胶圈辊筒同步转动的皮带速度成正比的的脉冲频率。通过电缆送到检测仪表。
GS-130双光电式测速传感器内部安装了两个光电传感器和速度处理电路板进行双光电信号同时测速，当一通道信号正常时，则输出一通道信号。当一通道信号发生故障时自33动输出二通道信号信号，保证皮带秤仍然可以正常运行，大大延长了传感器的使用寿命。
GS-130双光电式测速传感器安装条件
1、安装时应开箱检查设备的完好性并检查各种证件，详细阅读本说明书。
2、安装时应配备符合现场机架尺寸安装支架，清理安装现场的障碍物。检查供电电源是否符合要求。
3、安装时应在皮带机停机状态下才可安装，禁止带电操作。
4、检查设备尺寸是否符合现场使用条件，无误后开始安装。
GS-130双光电式测速传感器安装方法
1、GS-130双光电式测速传感器安装在皮带机架上，安装时应在皮带机停机的状态下进行工作；
2、将固定连接件与测速传感器连接并安装在皮带机机架上。根据现场状况，选用一或二的安装方式，如：空隙大时，在皮带机机架上增加垫块或调整微调螺栓，以传动测速辊筒与皮带自然状态紧密接触并向上2mm为好；
3、固定连接件根据现场皮带机机架宽度由用户制造。也可提供尺寸，提前另行定制；
4、固定连接件用螺栓拧紧，螺栓加弹簧垫紧固，确保无松动、脱落现象；
5、外漏电缆需穿防护管后，按照接线图连接接线电路。由于不同的仪表供电接线方式不同，
6、安装完毕、测量电器部件信号是否正常。检查测速辊筒是否有卡、堵现象并排除。
7、安装完毕，在保证安装接线正确的状态下才可接通电源。接通电源后启动皮带机，检查速度传感器摩擦轮转动是否灵活，有无异常现象，有异常现象应立即停机检查排除故障。无异常现象后安装完毕。
