一、F701称重仪表产品介绍
F701称重仪表是日本进口称重仪表，品牌为UNIPULSE尤尼帕斯。F701称重仪表适用于各种称重系统的高性能通用经典型称重仪表，具有高精度的填充、排料计量控制功能、定量包装不可或缺的序列计量功能、可以同外围设备直接连接的RS-232C、BCD输出等丰富的接口，是一款低成本、高性能的称重仪表。F701称重仪表广泛应用于多种工业称重系统，如：定值料斗秤，目标包装秤、液体灌装系统、失重秤、检重秤及自动配料控制系统等。F701的全数字面板校正、100次/秒高速A/D转换及数字处理等功能，有效的保证了高精度、高速度系统运行。
二、F701称重仪表技术参数
（1）模拟部分
激励电压：DC10V±5%输出电流120mA以内，长线补偿方式（可并联4个350Ω的传感器）
零点调整范围：0～2mV/V，粗调：根据粗调整回路的数字控制；微调：根据数字演算的自动调整方式
量程调整范围：0.3～3.2mV/V，粗调：根据粗调整回路的数字控制；微调：根据数字演算的自动调整方式
最小输入分度：0.3μV/分度count
精度：非线性：0.01%/FS以内；零点漂移：0.2μV/℃RTI以内；量程漂移：15ppm/℃以内
模拟滤波：贝塞尔低通滤波(-12dB/oct.)2Hz，4Hz，6Hz，8Hz可选
A/D转换器：速度：200次/秒；分辨率：24bit（二进制）
（2）设定部分
设定项目：上限/下限/零点附近/大投料/定量前/落差/过量/不足/定量
比较禁止时间/判断时间/终了输出时间/补偿投料时间/AZ次数/判断次数/自动落差补偿值/
模拟滤波/皮重计量功能1/计量功能2/计量功能3/序列模式/功能键禁止/数字滤波/动态追踪/零点跟踪时间/零点跟踪幅度
砝码重量值/最大称量值/最小分度/净重超载/毛重超载/DZ限制值/功能选择/
重力加速度补偿（地区号码输入）/设定值LOCK/去皮重功能限制
输入选择/输出选择/占有局数/波特率/局号码
平均重量/最大值/最小值/总体标准偏差/样本标准偏差/数据数（n）/最新累计数据/
最大-最小（R）/选购件板
量程校正/等效输入校正/密码输入/零点校正
（3）输入/输出部分
外部输入信号：毛重净重切换/数字零点/皮重ON/皮重OFF/保持※/判断※/投料?排出切换※/
开始※/停止※/累计命令※/累计清零※
接点（继电器，开关等）或者是（晶体管，集电极开关输出的TTL等）
同COM端子短路的时候为ON，※信号是选择式的，最多可以选择4个。
外部输出信号：零点附近/大投料/中投料/小投料/不足/过量/上限/下限/稳定/重量异常或者是异常/
适量或者是终了/RUN或者是累计异常
晶体管的集电极开关输出晶体管ON的时候输出为LO
接口：SIF:2线式串口（标配）…尤尼帕斯制的打印机，外部显示器等连接用的专用接口
232:RS232C通讯接口（标配）…根据主机的指令进行重量数据，各种状态，设定值的读取，
写入（变更）等工作
BCO:BCD输出接口（选购件）…将重量数数据传输到打印机，外围设备或者是电脑，PLC等的通讯接口
485:RS-485通讯接口（选购件）…比RS232C能够长距离通讯，而且将ID号码设定好后
可以连接复数的F701-C
DAC:D/A转换接口（选购件）…重量数据变换为电压?电流信号的输出接口
CCL:CC-Link通讯接口（选购件）…PLC直接连接F701-C的接口

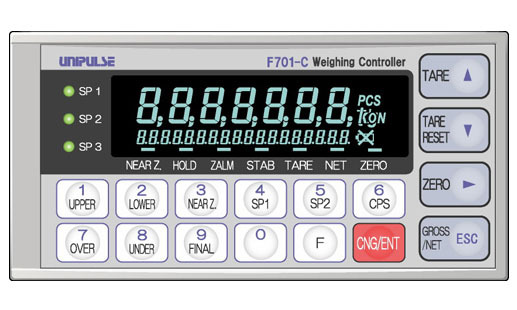

（4）显示部分
显示器：字高10.4mm荧光显示管的数字显示（7位）；副显示：字高4.0mm（18位）
显示值：5位，符号：最前一位是负号显示
计量单位：t,kg,g,N,lb,无单位，可选择
状态显示：SP1，SP2，SP3，零点附近，保持，零点异常，稳定，去皮重，净重，零点，锂电池电压监视
（5）一般性能
电源电压：AC100～240V(+10%-15%)(自由电源50/60Hz)
消耗功率：约15VA
使用条件：温度…使用温度范围：-10～＋40℃， 保存温度范围：－20～＋85℃
湿度…85%RH以下(无凝霜)
外形尺寸：144(W)×72(H)×160(D)mm（不含凸起部分）
重量：约1.0kg
（5）随机附属品
AC输入电源线（额定电压125V）3m：1
端子台连接用小型螺丝刀：1
FCN系列I/O接头（带罩）：1
跳线：2

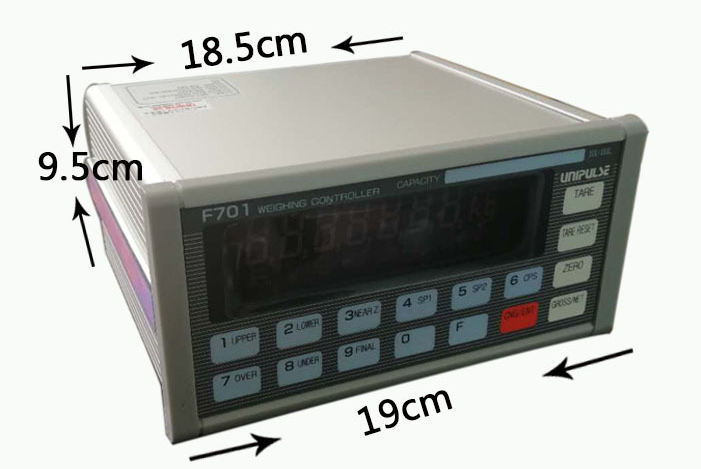

三、F701称重仪表外形尺寸图：
