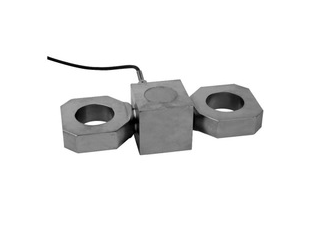

柯力NB2-50t称重传感器介绍
柯力NB2-50t称重传感器是应变式、拉式称重传感器，主要应用于吊钩秤等，抗侧向力和抗偏载能力好，优良综合精度高，互换性好，长期稳定性好。该型号传感器的额定载荷范围为2-50t。
柯力NB2-50t称重传感器参数
| 额定载荷 | 2,3,5,10,15,20,30,50t |
| 精度等级 | 0.03 |
| 灵敏度 | （1.8±0.005）mV/V |
| 线性误差 | ±0.03%F.S |
| 滞后误差 | ±0.03%F.S |
| 蠕变（30min） | ±0.03%F.S |
| 零点温度影响 | ±0.02%F.S/10℃ |
| 灵敏度温度影响 | ±0.02%F.S/10℃ |
| 输入阻抗 | （400±20）Ω |
| 输出阻抗 | (352±3)Ω |
| 绝缘电阻 | ≥5000MΩ |
| 额定温度 | -10℃~+40℃ |
| 工作温度范围 | -30℃~+70℃ |
| 安全负载 | 150%F.S |
| 破坏负载 | 200%F.S |
| 额定激励电压 | 10~12VDC |
| 密封等级 | IP67 |
| 材料 | 合金钢 |
| 电缆长度 | 2m |

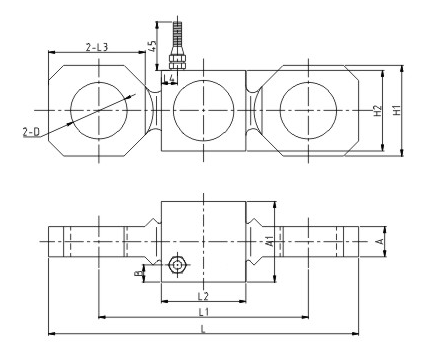

柯力NB2-50t称重传感器尺寸示意图
| 量程(t) | L | L1 | L2 | L3 | L4 | H1 | H2 | A | A1 | B | D |
| 2,3 | 154 | 104 | 42 | 48 | 8 | 50 | 40 | 15 | 40 | 8.5 | Φ32 |
| 5 | 211 | 141 | 63 | 62 | 16.8 | 68 | 58 | 20 | 55 | 8.5 | Φ35 |
| 10 | 241 | 161 | 64 | 78 | 17.3 | 85 | 68 | 25 | 62 | 8.75 | Φ47 |
| 15,20 | 310 | 202 | 80 | 102 | 20 | 108 | 80 | 35 | 70 | 10 | Φ55 |
| 30 | 351 | 227 | 85 | 118 | 23 | 118 | 85 | 40 | 75 | 10 | Φ62 |
| 50 | 351 | 227 | 85 | 118 | 23 | 118 | 85 | 60 | 80 | 10 | Φ68 |
