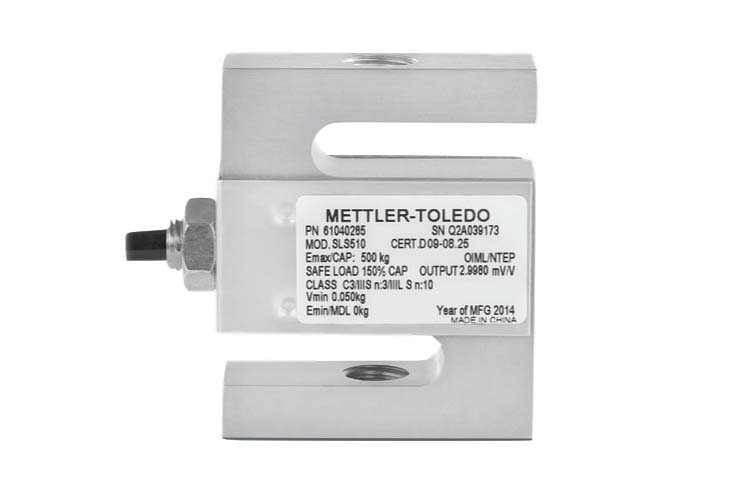

　　梅特勒托利多SLS510称重传感器介绍

　　SLS510称重传感器是S型拉式称重传感器，材质为不锈钢，该称重传感器可防爆，且具有良好的防腐蚀性能，密封等级为IP67。

　　梅特勒托利多SLS510称重传感器技术参数

参数名称	参数值									单位
量程	50	100 200 300	500 750 1000 1500	2000	3000	5000	10000	15000	20	lb
额定输出	3.000±0.25%									mV/V @ R.C.
零负载输出	1									% R.C.
综合误差	≤0.02									% R.C.
重复性	≤0.01									% A.L.3
蠕变(30min)	≤0.017									% A.L.
灵敏度温度影响	≤0.0009(0.0005)									% R.C./°C (.../°F0)
额定温度	-10~+40(+14~+104)									°C (°F)
工作温度	-35~+70(-31~+158)									°C (°F)
激励电压	10									V AC/DC
最大电压	18									V AC/DC
输入阻抗	430±60									Ω
输出阻抗	351±2									Ω
绝缘电阻	>5000									MΩ
击穿电压	>500									V AC
材质	不锈钢
安全负载	150									%ofR.C.
极限负载	300									%ofR.C.
受力方式	拉式
重量	0.45		0.7		0.9	1.6	1.8	3	7.3	kg
线缆长度	6									m
线缆颜色	+电源：红色；-电源：黑色；+信号：绿色；-信号：白色

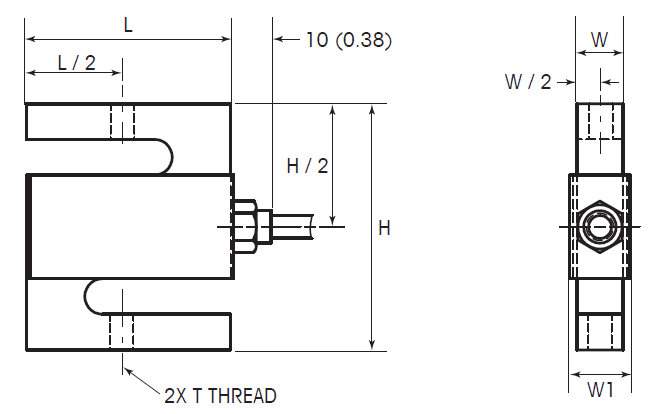

　　梅特勒托利多SLS510称重传感器外形尺寸

量程	H	H/2	L	L/2	T[2x]	W	W/2	W1
50-300lb	2.40[61.0]	1.20[30.5]	2.00[50.8]	1.00[25.4]	1/4-28UNFX0.35DP	0.46[11.7]	0.23[5.8]	0.59[15.1]
500-1,500lb	2.40[61.0]	1.20[30.5]	2.00[50.8]	1.00[25.4]	1/2-20UNFX0.35DP	0.71[18.0]	0.36[9.0]	0.84[21.4]
2,000lb	2.40[61.0]	1.20[30.5]	2.00[50.8]	1.00[25.4]	1/2-20UNFX0.35DP	0.96[24.4]	0.48[12.2]	1.09[27.8]
3,000lb	3.90[99.1]	1.95[49.5]	3.00[76.2]	1.5[38.1]	1/2-20UNFX0.55DP	0.96[24.4]	0.48[12.2]	1.09[27.8]
5,000lb	3.90[99.1]	1.95[49.5]	3.00[76.2]	1.5[38.1]	3/4-16UNFX0.55DP	0.96[24.4]	0.48[12.2]	1.09[27.8]
10,000lb	3.90[99.1]	1.95[49.5]	2.94[74.7]	1.47[37.31]	3/4-16UNFX0.62DP	1.21[30.7]	0.61[15.4]	1.34[34.1]
15,000lb	5.50[139.7]	2.75[69.9]	3.44[87.4]	1.72[43.7]	1-14UNFX1.06DP	1.46[37]	0.73[18.5]	1.59[40.4]
20,000lb	7.00[177.8]	3.50[88.9]	4.44[112.8]	2.22[56.4]	11/4-12UNFX1.56DP	1.69[42.9]	0.845[21.5]	1.82[46.2]
